Komunikační zařízení DUAL

Popis produktu:

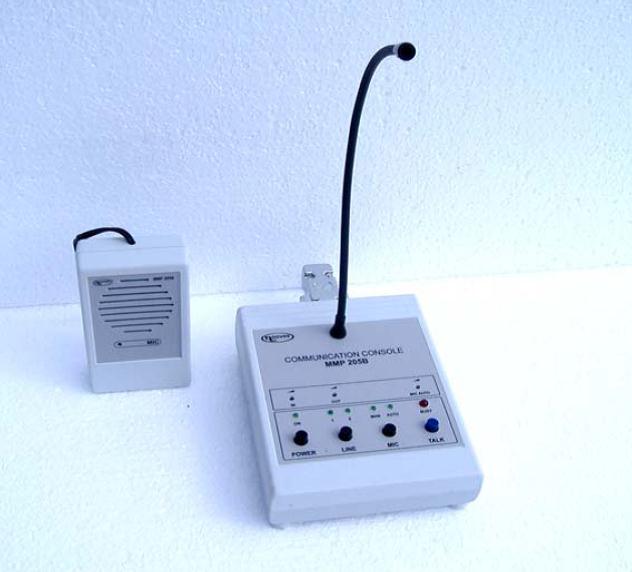

PŘEPÁŽKOVÝ KOMUNIKAČNÍ SYSTÉM MMP 205 B

Popis zařízení

Je určen pro komunikaci obsluhy se zákazníkem všude tam, kde pracovník obsluhy má v důsledku zábran stíženou komunikaci,například za přepážkou v pokladnách,vrátnicích a bezpečnostních ban-kovních a poštovních přepážkách.
Systém umožňuje volbu buď v duplexním - hlasitém režimu tj.svítí LED signalizace ?AUTO? v automa-tickém režimu a zařízení v průběhu provozu nevyžaduje žádnou obsluhu ( obě strany mohou současně hovořit a slyší druhou stranu ), nebo v simplexním režimu tj.svítí LED signalizace ?MAN? a směr hovoru je řízen tlačítkem ?TALK?.
Simplexní manuální režim se používá hlavně v hlučných provozech.V ?duplexním? režimu je směr hovoru řízený hlasem obsluhy přepážky.
Hlasitost poslechu a citlivost přepínaní hovoru automatikou je potřeba nastavit podle místních provozních podmínek při instalaci komunikačního systému do provozu.
Přepážkový systém je napájen z nestabilizovaného sítového zdroje-adaptéru 16V,který je v příslušenství.


Základní technické údaje

• Napájecí napětí 16V-nestabilizované/300mA
• Výstupní modulační napětí 2,5V/8 W Výstupní výkon 2x0,7W
• Frekvenční rozsah 300Hz-8kHz +/- 3Db
• Harmonické zkreslení f-1kHz -1%
• Provozní podmínky +5 ? +35°C při relativní vlhkosti vzduchu do
• 80%,bez chemických vlivů
• Rozměr řídící pult 120x45x145mm
• zákazník 63x27x103 mm
• Hmotnost 0.3 kg

Obsluha mikrofonu

Účastnickou jednotku upevníme podle možnosti co nejblíže k zákazníkovi a připojíme k řídící jednotce přes 9 pinový konektor CANON.Připojíme přiložený napájecí zdroj přes konektor napájení a zdroj připo-jíme k sítovému rozvodu.Zmáčkneme tlačítko ? POWER?, rozsvítí se LED indikace ?ON?.
Podle akustických podmínek ?útlumu místnosti nastavte vhodným nástrojem hlasitost regulátorem pod panelem pro směr hovoru ven- ?OUT? a dovnitř ? ?IN? tak,aby nedocházelo k akustické zpětné vazbě,k pískání zařízení přes přepážku a aby přílišná hlasitost nerušila obsluhu přepážky. Při automatickém reži-mu nastavte úroveň přepínání směru hovoru tak, aby se indikace ?BUSY?rozsvědcovala při normální řeči obsluhy na mikrofon ve vzdálenosti cca 30cm.
Po nastavení zařízení nevyžaduje žádnou další obsluhu.Zapínáme a vypínáme zařízení tlačítkem ?POWER?. V případě velké hlučnosti prostředí v místnosti obsluhy používáme manuální režim ?tlačítkem ?MIC? : navolte manuální režim tak, aby svítila LED indikace ?MAN?a tlačítkem ?TALK?řídíte směr ho-voru ven k účastníkovi. V případě připojení dvou účastníků tlačítkem ?LINE? navolíme výstupní linku č.1 nebo č.2.

Popis ovládacích prvků

POWER tlačítko pro zapnutí a vypnutí zařízení.Při zapnutí svítí zelená LED dioda ON.
LINE tlačítko přepínání výstupů linky č.1 a č.2 /pouze na objednávku/ běžně se dodává s jednou jednot-kou č1.
MIC tlačítko přepínače volby režimu MAN nebo AUTO u zvoleného režimu svítí zelená LED dioda.
TALK tlačítko přepínače volby hovoru v manuálním režimu
MIC AUTO otvor pro nastavení úrovně přepínání směru hovoru regulátorem pod panelem s LED indikací BUSY
LINE konektor CANON 9pin. pro připojení účastníka
DC IN 12V konektor pro připojení napájení sítového zdroje z adaptéru.

Důležité upozornění

Z bezpečnostních důvodů se zařízení může připojit jen na zařízení připojené k elektrickému rozvodu od-povídajícímu podmínkám ČSN.
Z důvodu spolehlivosti a bezpečnosti doporučujeme zařízení napájet z námi dodaného zdroje.Při jakém-koliv neodborném zásahu do zařízení se ztrácí nárok na bezplatnou záruční opravu.Přívodní připojovací kabely a vedení nepřipojujte za provozu ale vždy při vypnutém zařízení!


Dodávaná sestava

• 1ks řídící pult MMP 205B
• 1ks účastnická jednotka č.1
• 1ks síťový zdroj-adaptér

Ochrana životního prostředí

Při výrobě výrobku byly použité materiály,které nejsou zdrojem zvláštního nebo nebezpečného odpadu.V zájmu ochrany životního prostředí doporučujeme obal z výrobku odevzdat do příslušné sběrny na recyk-laci a dožitý výrobek odevzdat určeným sběrným surovinám.
